MAX14774ATP+四路SPST超擺幅開關支持使用3.0V至5.5V單電源切換高達±25V的模擬信號。MAX14774為四路SPST開關配置，具有四路EN_控制輸入。MAX14774具有靈活的1.62V至5.5V CMOS邏輯接口。

這些開關在85°C時的導通電阻為2.5Ω（最大值），平坦度為18mΩ（典型值）。在85°C時，MAX14774的導通漏電流較低，為±100nA（最大值）。這些開關在整個共模電壓范圍內都能保持性能，從而可盡可能地確保信號完整性。在-40°C至+125°C的溫度范圍內工作時，每個器件可均承載任一方向高達200mA（最大值）的連續電流。

產品屬性：

開關電路： SPST - 常開

多路復用器/解復用器電路： 1：1

電路數： 4

導通電阻（最大值）： 2.5 歐姆

通道至通道匹配 (ΔRon)： 18 毫歐

電壓 - 電源，單 (V+) ：3V ~ 5.5V

電壓 - 供電，雙 (V±) ：-

開關時間 (Ton, Toff)（最大值）： 60μs，160μs

-3db 帶寬： 147MHz

電荷注入： 780pC

溝道電容 (CS(off)，CD(off))： 31pF

電流 - 漏泄 (IS(off))（最大值）： 100nA

串?dāng)_： -90dB @ 100kHz

工作溫度： -40°C ~ 125°C

安裝類型： 表面貼裝型

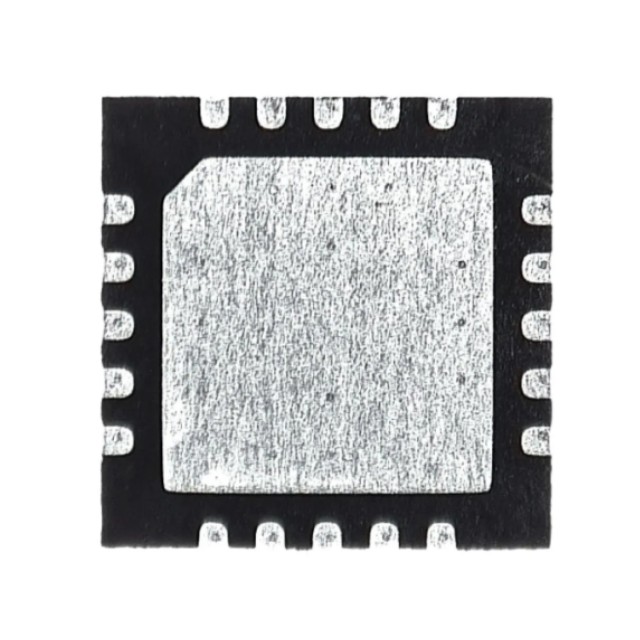

封裝/外殼： 20-WFQFN 裸露焊盤

供應商器件封裝： 20-TQFN（4x4）

應用

ATE系統

全速USB、CAN、RS-232/485、TTL、音頻開關

儀器儀表系統
