深圳市明佳達電子有限公司原裝現貨（出售TI）汽車LED驅動器 LP5891QRRFRQ1 LP5891-Q1具有 48 個電流源、64 條掃描線的汽車類共陰極 LED 矩陣驅動器。
LP5891QRRFRQ1器件概述：
說明：
LP5891-Q1 是一款高度集成的共陰極 LED 矩陣驅動 器，具有 48 個恒流源和 16 個掃描 FET。LP5891-Q1 采用高速 rising 沿傳輸接口，可支持高器件數菊花鏈， 同時盡可能降低電磁干擾 (EMI)。內部 GCLK 速率范圍 為 40MHz 至 160MHz。該器件在工作期間還能實現 LED 開路/弱短路/短路檢測和消除。
特性：
? 符合面向汽車應用的 AEC-Q100 標準：
– 溫度等級 1：–40°C 至 +125°C，TA
? 支持分立式 VCC 和 VR/G/B 電源
– VCC 電壓范圍：2.5 V 至 5.5 V
– VR/G/B 電壓范圍：2.5 V 至 5.5 V
? 48 個電流源通道，范圍從 0.2 mA 到 20 mA
– 通道間精度：±0.5%（典型值），±2%（最大值）；器件間一致性：±0.5%（典型值），±2%（最大值）
– 低拐點電壓：當 IOUT = 5 mA 時為 0.27 V（最大值）
– 3 位（8 級）全局亮度控制
– 8 位（256 級）色彩亮度控制
– 最大 16 位（65536 級）PWM 灰度控制
? 帶 190mΩ RDS(ON) 的 16 個線路掃描開關
? 超低功耗
– 低至 2.5V 的獨立 VCC
– 超低 ICC（低至 3.6 mA），具有 50 MHz GCLK
– 智能省電模式，ICC 低至 0.9 mA
? 內置 SRAM 支持 1 至 64 路復用
– 單個器件可驅動 48 × 16 個 LED 或 16 × 16 個RGB 像素
– 兩個器件堆疊后可驅動 96 × 32 個 LED 或 32 × 32 個 RGB 像素
– 三個器件堆疊后可驅動 144 × 48 個 LED 或 48 × 48 個 RGB 像素

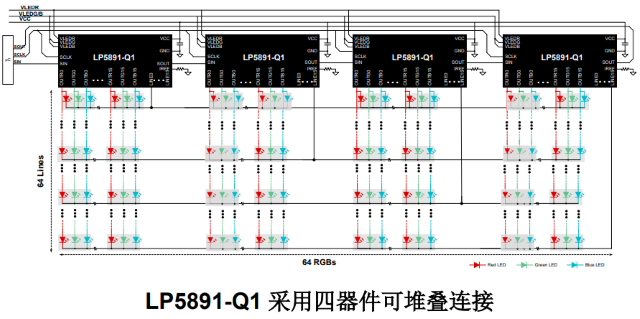

– 四個器件堆疊后可驅動 192 × 64 個 LED 或 64 × 64 個 RGB 像素
? 高速和低 EMI 連續時鐘串行接口 (CCSI)
– 僅三條總線：SCLK/SIN/SOUT
– 外部 50MHz（最大值）SCLK 具有 rising 邊傳吧輸機制
– 內部倍頻器支持高頻 GCLK
? 優化了 LED 矩陣顯示屏的性能
– 去除上下重影
– 低灰度增強
– LED 開路/弱短路/短路檢測和消除
應用：
? 車內燈
? 汽車尾燈
? 車用局部調光背光
