深圳市明佳達電子全面供應AD4004BCPZ（16位、1 MSPS偽差分SAR ADC），憑借超低噪聲、高可靠性與靈活適配能力，為工業自動化、醫療儀器及通信設備提供精密數據采集解決方案?。
概述

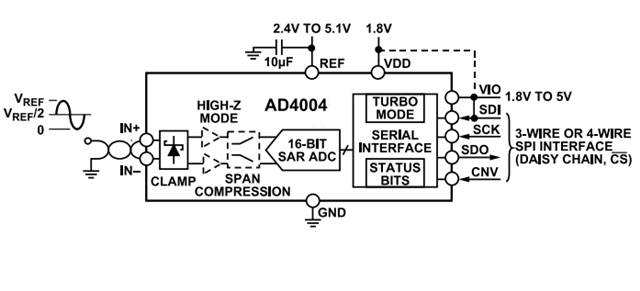

AD4004BCPZ是一款16位、高精度、高速、低功耗的偽差分逐次逼近寄存器模數轉換器（ADC）。AD4004BCPZ具有高達 1 MSPS 的快速套件吞吐量，可以準確捕獲高頻信號并實施過采樣技術，以緩解與抗混疊濾波器設計相關的挑戰。此外，該 ADC 的功耗與吞吐量呈線性關系。
AD4004BCPZ采用輸入范圍壓縮來消除對 ADC 驅動器放大器的負電源需求，同時保留完整的 ADC 代碼范圍。此外，輸入過壓箝位可保護 ADC 輸入，防止受到過壓事件的影響，最大限度地降低了對參考引腳的干擾，而且不再需要使用外部保護二極管。
通過降低串行外圍接口 (SPI) 時鐘頻率要求，AD4004BCPZ降低了數字輸入和輸出功耗，擴展了數字主機選項，并簡化了跨數字隔離發送數據的任務。通過使用獨立的 VIO 邏輯電源，SPI 兼容串行用戶接口支持 1.8V、2.5V、3.3V 和 5V 邏輯。
AD4004BCPZ的具體參數包括：
封裝形式?：LFCSP-10
最大模擬輸入電壓?：5.1V
最長轉換時間?：0.32μs
最大線性誤差?：0.0015%
采樣速率?：1 MSPS
供電電壓?：1.8V
這些特性使得AD4004BCPZ適用于需要高精度、高速和低功耗的工業、通信和測試測量等領域?。
其主要特性
?1、高精度與低噪聲性能?
AD4004BCPZ支持16位無失碼精度，積分非線性（INL）低至±1.0 LSB（最大值），信噪比（SNR）達93 dB（1 kHz輸入），總諧波失真（THD）優于-115 dB，滿足高分辨率傳感器信號采集需求?。
2、1 MSPS高速采樣與低功耗設計?
AD4004BCPZ在1 MSPS吞吐率下功耗僅4.9 mW（VDD供電），并支持10 kSPS低功耗模式（70 μW），適配電池供電的便攜式設備與分布式工業傳感器網絡?。
3、靈活的接口與環境耐受性?
AD4004BCPZ采用SPI/QSPI兼容接口，支持1.71 V至5.5 V寬邏輯電平，工作溫度范圍覆蓋-40℃至+125℃，通過輸入過壓箝位保護（±20% VREF）提升系統魯棒性?。
應用場景
1、工業自動化控制?
在PLC模塊與機器人關節編碼器中，AD4004BCPZ可實現RTD（熱電阻）與應變片信號的24位等效精度測量，誤差率<0.0015% FSR，提升閉環控制穩定性?。
2、醫療成像與監護設備?
適配AD4004BCPZ的超聲探頭前端電路，支持100 kHz帶寬信號采集，動態范圍達90 dB，確保影像分辨率與實時性?。
3、5G基站與測試儀器?
用于多通道IQ數據同步采集，AD4004BCPZ通過Fast Detect模式縮短轉換時間至600 ns，支持100 GbE通信協議的誤碼率測試?。
