深圳市明佳達電子有限公司【全新原裝】汽車串行器_DS90UB933TRTVRQ1_適用于 1MP/60fps 和 2MP/30fps 攝像頭的 12 位 100MHz FPD-Link III 串行器DS90UB933TRTVRQ1說明：DS90UB933TRTVRQ1器件提供一個具有高速正向通道和雙向控制通道的 FPD-Link III 接口，用于實現單一同…
深圳市明佳達電子有限公司【全新原裝】汽車串行器_DS90UB933TRTVRQ1_適用于 1MP/60fps 和 2MP/30fps 攝像頭的 12 位 100MHz FPD-Link III 串行器
DS90UB933TRTVRQ1器件提供一個具有高速正向通道和雙向控制通道的 FPD-Link III 接口，用于實現單一同軸電纜或差分對上的數據傳輸。DS90UB933-Q1 器件的高速正向通道和雙向控制通道數據路徑上均包含差分信令。串行器/解串器對主要用于電子控制單元 (ECU) 中成像器與視頻處理器的連接。該器件非常適用于驅動需要高達 12 位像素深度、2 個同步信號以及雙向控制通道總線的視頻數據。
憑借德州儀器 (TI) 的嵌入式時鐘技術，可在單一差分對上進行透明的全雙工通信，從而運載不對稱的雙向控制通道信息。這個單個串行數據流通過消除并行數據與時鐘路徑間的偏差，簡化了印刷電路板 (PCB) 走線和電纜上的寬數據總線傳輸。這樣，通過限制數據路徑的寬度，大大節省了系統成本，相應地減少了 PCB 層數、電纜寬度以及連接器尺寸和引腳數量。內部 DC 均衡編碼/解碼用于支持 AC 耦合互連。
DS90UB933TRTVRQ1應用：
? 汽車
– 環視系統 (SVS)
– 前置攝像頭 (FC)
– 后視攝像頭 (RVC)
– 傳感器融合
– 駕駛員監視攝像頭 (DMS)
– 遠距衛星雷達、ToF 和激光雷達傳感器
? 安全和監控
? 機器視覺應用

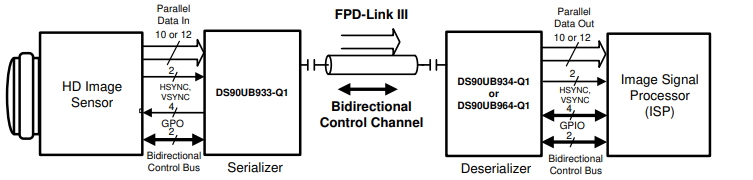

簡化原理圖
? 符合面向汽車應用的 AEC-Q100 標準，其中包括以下特性：
– 器件溫度等級 2：–40°C 至 +105°C 環境工作溫度范圍
? 支持 37.5MHz 至 100MHz 輸入像素時鐘
? 穩健的同軸電纜供電 (PoC) 運行
? 可編程數據有效載荷：
– 10 位有效載荷，高達 100MHz
– 12 位有效載荷，高達 100MHz
? 連續低延遲雙向控制接口通道，帶有 I2C 接口，支持 400kHz 傳輸速率
? 嵌入式時鐘具有 DC 均衡編碼，用于支持 AC 耦合互連
? 能夠驅動長達 15m 的同軸或屏蔽雙絞線 (STP) 電纜
? 4 個專用通用輸入/輸出 (GPIO)
? 串行器上提供 1.8V、2.8V 或 3.3V 兼容并行輸入
? 1.8V 單電源
? 符合 ISO 10605 和 IEC 61000-4-2 ESD 標準
DS90UB933TRTVRQ1參數
功能： 串行器
輸入類型： LVCMOS
輸出類型： LVCMOS
輸入數： 12
輸出數： 2
電壓 - 供電： 1.71V ~ 1.89V
工作溫度： -40°C ~ 105°C（TA）
等級： 汽車級
資質： AEC-Q100
安裝類型： 表面貼裝型
封裝/外殼： 32-WFQFN 祼焊盤
供應商器件封裝： 32-WQFN（5x5）
